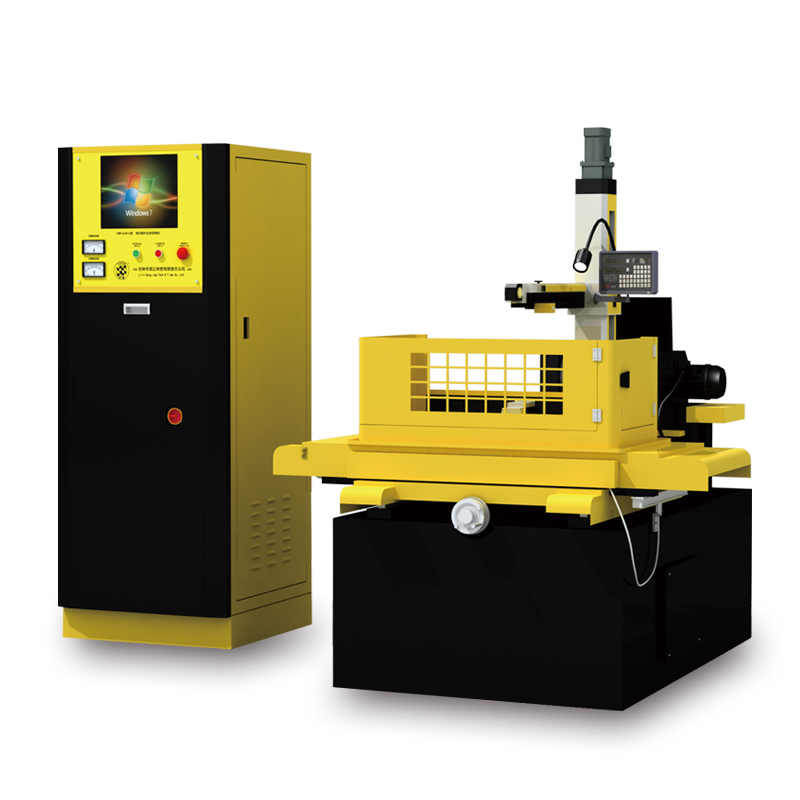

标准型数控电火花线切割机

序号

描述

单位

参数

1

最大切割速度

mm²/min

200

2

电极丝直径

mm

Φ0.10～Φ0.25

3

切割精度（切割10mm八角形）

mm

≤0.012/10mm

4

锥度

6°/100mm

5

功率

kw

3

6

表面粗糙度

μm

单刀切割Ra<2.0,

*多刀切割Ra<0.8

7

高压水箱

多级过滤系统

8

塑料喷水板，铜质喷水嘴

9

运丝筒、冷却系统

通过程序及控制面板控制

10

XY轴重复定位精度

μm

±1

11

导轨类型

直线导轨

12

运丝筒转速调节

变频器

13

控制轴数

5

14

电源工作电压

AC380V, 50Hz

序号

描述

单位

规格

型号

S250

S320

S400

S500

S630

S800

1

工作台尺寸（长*宽）

mm

300×500

400×640

510×710

620×930

700×1080

880×1540

2

工作台行程(X×Y)

mm

250×320

320×400

400×500

500×630

630×800

800×1000

3

最大工件   高度

mm

350

500

500

600

600

700

4

最大工件  重量

kg

300

500

600

800

2000

4000

5

机器尺寸 （长*宽*高）

mm

1500×900×1700

1650×1150×1900

1850×1200×1900

2000×1350×2000

2150×1500×2500

2500×2150×2900

6

机器重量

kg

1000

1500

1900

2800

3900

5500
