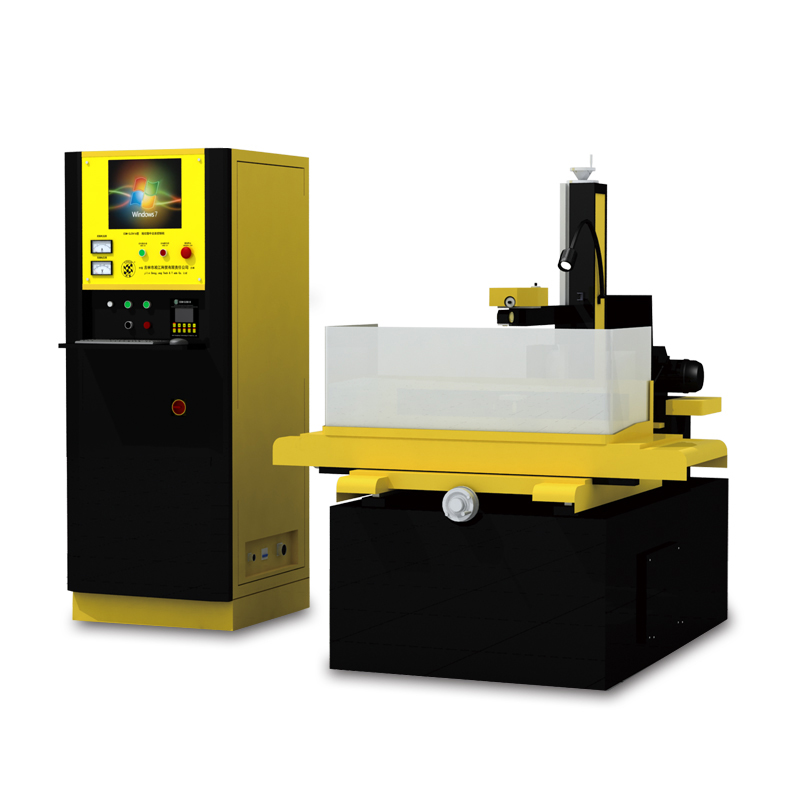

超级经济型数控电火花线切割机

序号

描述

单位

参数

1

最大切割速度

mm²/min

180

2

电极丝直径

mm

Φ0.18～Φ0.25

3

切割精度（切割10mm八角形）

mm

≤0.012/10mm

4

锥度

6°/100mm

5

功率

kw

3

6

表面粗糙度

μm

单刀切割Ra<2.5

*多刀切割Ra<1.0

7

高压水箱

多级过滤系统

8

塑料喷水板，铜质喷水嘴

9

运丝筒、冷却系统

通过程序及控制面板控制

10

XY轴重复定位精度

μm

±1

11

导轨类型

V槽钢轨

12

运丝筒转速调节

变频器

13

控制轴数

5

14

电源工作电压

AC380V, 50Hz

序号

描述

单位

规格

型号

SE250

SE320

SE400

SE500

SE630

SE800

1

工作台尺寸（长*宽）

mm

300×490

455×625

520x770

600x900

670x1000

870x1200

2

工作台行程(X×Y)

mm

250×320

350x450

450x550

550x800

630x800

800x1000

3

最大工件   高度

mm

350

400

400

600

700

800

4

最大工件  重量

kg

250

300

500

700

900

2000

5

机器尺寸 （长*宽*高）

mm

1500×900×1450

1650x1180x1650

1865x1520x1650

2070x1850x2100

2265x1865x2100

2900x2500x2150

6

机器重量

kg

1000

1200

1500

2500

3200

4000
