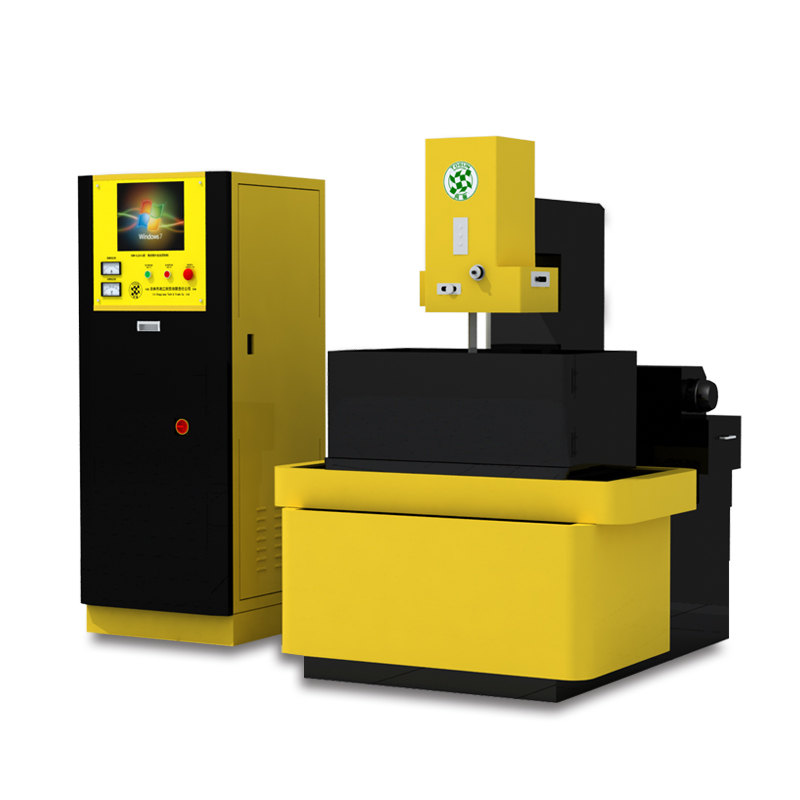

专业型数控电火花线切割机

序号

描述

单位

参数

1

最大切割速度

mm²/min

200

2

电极丝直径

mm

Φ0.10～Φ0.25

3

切割精度（切割10mm八角形）

mm

≤0.010/10mm

4

锥度

*3°/100mm

5

功率

kw

3

6

表面粗糙度

μm

单刀切割Ra<2.0,

**多刀切割Ra<0.8

7

高压水箱

多级过滤系统

8

导向器

红宝石

9

运丝筒、冷却系统

通过程序及控制面板控制

10

XY轴重复定位精度

μm

±1

11

导轨类型

直线导轨

12

运丝筒转速调节

变频器

13

控制轴数

5

14

电源工作电压

AC380V, 50Hz

序号

描述

单位

规格

型号

A320C

A400C

A500C

1

工作台尺寸   （长*宽）

mm

550×700

570×800

680×900

2

工作台行程(X×Y)

mm

320×400

400×500

500×600

3

最大工件高度

mm

250

250

300

4

最大工件重量

kg

350

400

500

5

机器尺寸     （长*宽*高）

mm

1750×1300× 2050

1850×1420× 2100

2050×1600× 2150

6

机器重量

kg

1600

1900

2200
