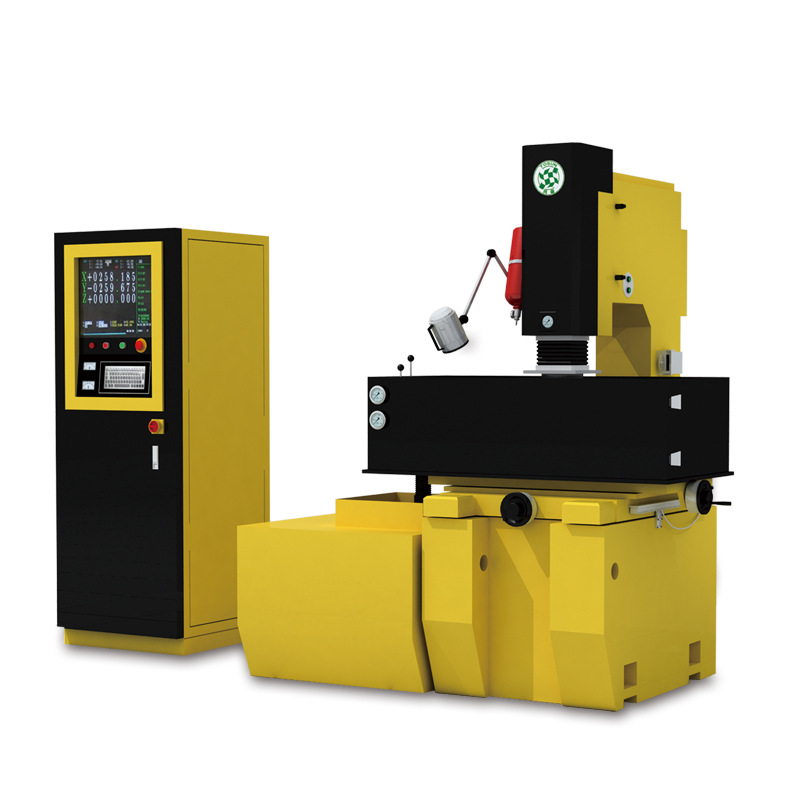

SJ-EDM系列Z轴数控电火花成型机

序号

描述

单位

规格

型号

EDM350

EDM450

EDM550

EDM650

1

工作台尺寸

mm

600×320

700×420

900×500

1100×650

2

工作台行程（X×Y×Z）

mm

350×250

×300

450×350

×(200+200)

550×450

×(220+300)

650×550

×(280+350)

3

油槽内径  尺寸

mm

880×570

×350

1140×670

×400

1440×860

×500

1750×1080

×600

4

主轴端面至台面距离

mm

300-530

270-670

320-870

260-890

5

最大电极  重量

kg

50

90

120

200

6

最大工件  重量

kg

300

1200

1500

2000

7

最大工作  电流

a

50

50

50

90

8

最大加工  速度

mm³/min

≧400

≧400

≧400

≧800

9

最佳表面  粗糙度

μm

≦0.4

≦0.4

≦0.4

≦0.4

10

最小电极  消耗率

﹤0.2%

﹤0.2%

﹤0.2%

﹤0.2%

11

显示系统

15``LCD-TFT

15``LCD-TFT

15``LCD-TFT

15``LCD-TFT

12

工作温度

℃

5~35

5~35

5~35

5~35

13

电源工作  电压

AC 380V 3P 50HZ

AC 380V 3P 50HZ

AC 380V 3P 50HZ

AC 380V 3P 50HZ

14

功率

kva

4.5

4.5

4.5

7.5

15

控制柜重量

kg

200

200

200

200

16

机器尺寸

mm

1350×1450

×2100

1550×1400

×2200

2000×1600

×2350

2400×1700

×2550

17

机器重量

kg

1300

1700

2500

3500
