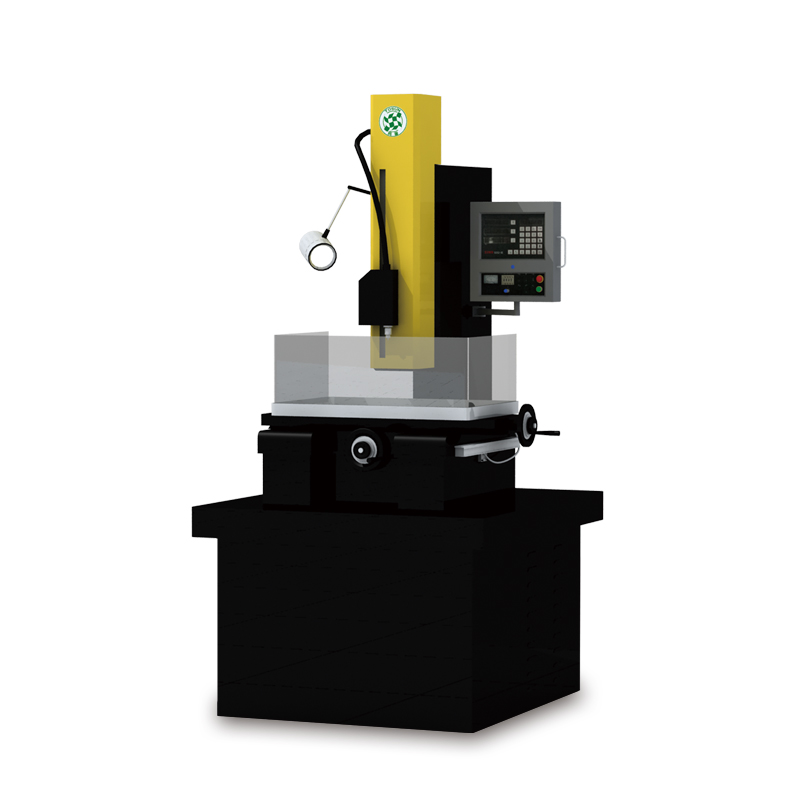

SJ-703系列数控电火花穿孔机

序号

描述

单位

规格

型号

703SA

703A

703C

1

工作台尺寸   （长*宽）

mm

550×360

550×360

700×400

2

工作台行程(X×Y×(Z+W))

mm

400×300×（380+250）

350×250×（380+300）

500×400×（380+300）

3

最大工件重量

kg

150

350

500

4

工作液最大压力

kg/cm²

140

140

140

5

工作液槽(L×W)

mm

700×480

800×450

920×645

6

最大工作电流

A

30(*60a)

30(*60a)

30(*60a)

7

电极管直径

mm

Φ0.3～Φ3.0

Φ0.15～Φ3.0

Φ0.15～Φ3.0

8

最大加工深度

mm

370

370

400

9

最大加工速度

mm²/min

30-60 (Φ1.0)

30-120 (Φ1.0)

30-120 (Φ1.0)

10

最大深径比

≥300

≥300

≥300

11

机体尺寸     (长*宽*高)

mm

900×900×1800

1000×800×2000

1700×1400×1800

12

机器重量

kg

550

950

1450

13

控制模式

Z轴数控控制器

14

数字显示

3轴数字显示

15

工件材料

钢/铜/铝/钨/合金等导电材料

16

加工介质

自来水/去离子水

序号

描述

备注

1

机体

SJD703SA and SJD 703A

2

铸铁

H200, H250

3

托盘结构

十字形

4

光栅尺

0.005mm

5

变压器

6

电路板

放大器板、伺服板

7

交流接触器

8

继电器

9

紧急停止按钮，所有按钮和按键
