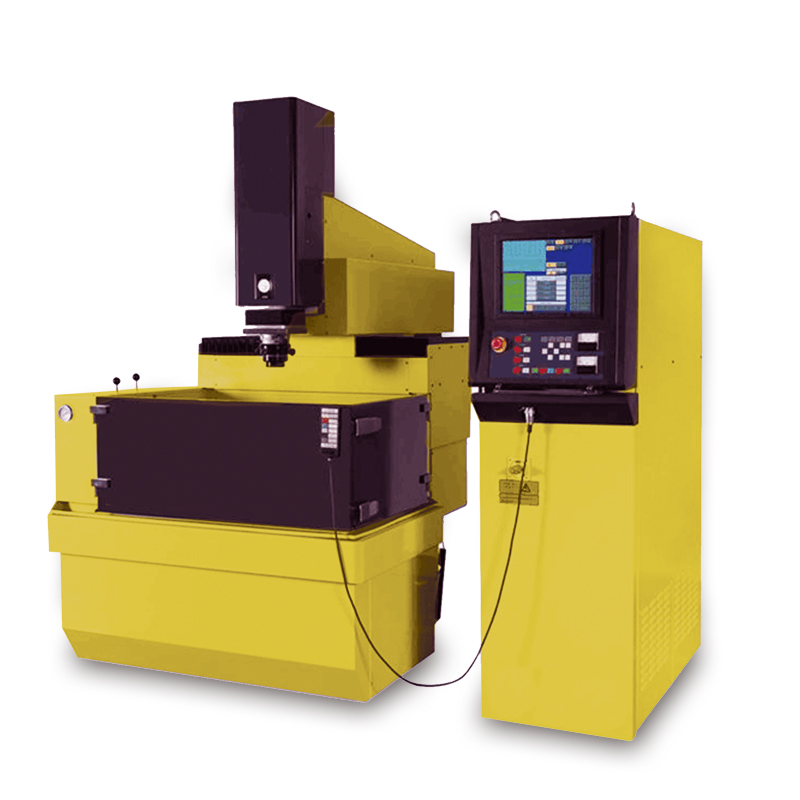

SJ-EDM系列三轴镜面数控电火花成型机（300-350）

序号

描述

单位

规格

型号

EDM300H

EDM350H

1

工作台尺寸（长*宽）

mm

600×400

600×400

2

工作台行程（X×Y×Z）

mm

300×210×270

300×250×270

3

油槽内径尺寸

mm

900×620×360

900×640×450

4

主轴端面至台面距离

mm

295~565

330~600

5

最大电极重量

kg

25

50

6

最大工件重量

kg

400

400

7

最大工作电流

A

50

50

8

最大加工速度

mm³/min

≧500

≧500

9

表面粗糙度

μm

Ra≦0.1

Ra≦0.1

10

最小电极损耗

%

0.1

0.1

11

定位精度

0.01

0.01

12

重复定位精度

0.005

0.005

13

最小控制轴数

3

3

14

各轴分辨率

µm

0.4

0.4

15

最小驱动量

µm

1

1

16

机器外形尺寸

mm

1300×1300×2240

1330×1590× 2350

17

机器重量

kg

2000

2200

18

插补方式

直线、圆弧、螺旋线、竹腔

19

各轴补偿

各轴分别进行步距误差补偿、间隙补偿

20

显示方式

15``LCD-TFT

21

手控盒)

标准点动（多级切换）、辅助A0-A3

22

电源工作电压

AC 380V  3P 50HZ

序号

描述

数量

1

主机

1台

2

电控柜

1台

3

电脑

1台

4

水箱

1只

5

水泵电机

1台

6

万向喷嘴

1套

7

底脚调整螺钉

4件

8

扁圆垫铁

4件

9

压板

2件

10

连接螺杆

2件

11

T形螺母

2件

12

六角螺母

2件

13

电极接柄

1套

14

钻夹头(含接柄)

1套

15

内六角扳手

1套

16

配套元件

1个

17

灭火器

1套

18

火光探头

1套

19

工作灯

1套

20

保险丝
